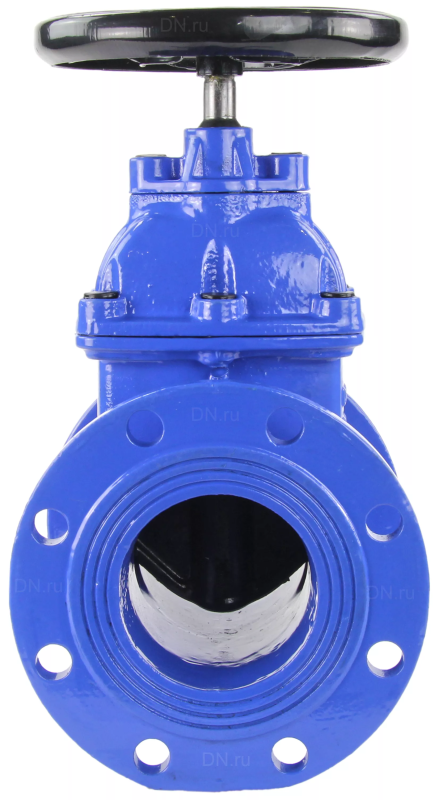

Задвижка VAG dn300 pn10

Задвижка клиновая VAG EKOPlus DN 300 PN 10 представляет собой высококачественное запорное устройство, предназначенное для использования в системах водоподготовки, водоснабжения, канализации, а также в промышленных сетях и резервуарных парках. Модель с условным диаметром 300 мм и номинальным давлением 10 бар идеально подходит для трубопроводов, транспортирующих питьевую, техническую и сточную воду. Благодаря своей конструкции задвижка может применяться в колодезных установках, при монтаже в сооружениях, а также при подземной прокладке.

Конструкция задвижки отличается высокой надежностью и долговечностью. Корпус изделия отлит из высокопрочного чугуна марки GGG-40, что обеспечивает устойчивость к механическим нагрузкам и перепадам давления. Клин также выполнен из чугуна и обрезинен, что гарантирует герметичное перекрытие потока. Для снижения износа и продления срока службы в конструкцию клина добавлено латунное кольцо. Шпиндель изготовлен из нержавеющей стали, что исключает коррозию и обеспечивает плавность хода.

Особого внимания заслуживают инновационные скользящие башмаки из пластмассы, установленные на клине. Они значительно снижают трение между клином и направляющими корпуса, благодаря чему крутящий момент на маховике остается стабильно низким даже после длительного простоя или интенсивной эксплуатации. Это упрощает управление задвижкой и снижает нагрузку на обслуживающий персонал. Управление осуществляется при помощи штурвала маховика, количество оборотов для полного открытия составляет 51.

Важным преимуществом модели является наличие эпоксидного покрытия, нанесенного как внутри, так и снаружи корпуса в соответствии со стандартами GSK. Такое покрытие обеспечивает высокую стойкость к коррозии, химическим воздействиям и истиранию, что особенно важно при работе с агрессивными средами и в условиях повышенной влажности. В качестве уплотнительного элемента используется резина EPDM, которая сохраняет эластичность при температурах до 80 градусов Цельсия и безопасна при контакте с питьевой водой.

Задвижка VAG EKOPlus DN 300 PN 10 рассчитана на двунаправленный поток рабочей среды, что позволяет устанавливать её на участках трубопровода с любым направлением движения жидкости. Изделие отличается компактными размерами и относительно небольшим весом, что упрощает транспортировку и монтаж.

Характеристики

Диаметр: 300 мм
Давление: PN 10
Тип присоединения: Фланцевый
Тип клина: Обрезиненный
Тип шпинделя: Невыдвижной
Тип запирающего устройства: Клиновая
Способ управления: Штурвал (Маховик)
Цвет задвижки: Синий
Производитель: VAG
Страна: Германия
Модель: EKOplus
Оборотов/ход: 51
Направление рабочей среды: Двунаправленное
Материал корпуса: Чугун
Марка чугуна: GGG-40
Материал клина: Чугун
Материал шпинделя: Нержавеющая сталь
Уплотнение: EPDM, NBR
Покрытие: Эпоксидное
Макс T, °C: 80 °C
Рабочая среда: Техническая вода, питьевая вода, сточные воды
Сфера применения: Колодезная установка, установка в сооружении, подземная установка
Строительная длина, L: 270 мм
Вес: 115 кг
Габариты ДхШхВ, мм: 270х445х898
Транспортировочный объём: 0,1078 м3
