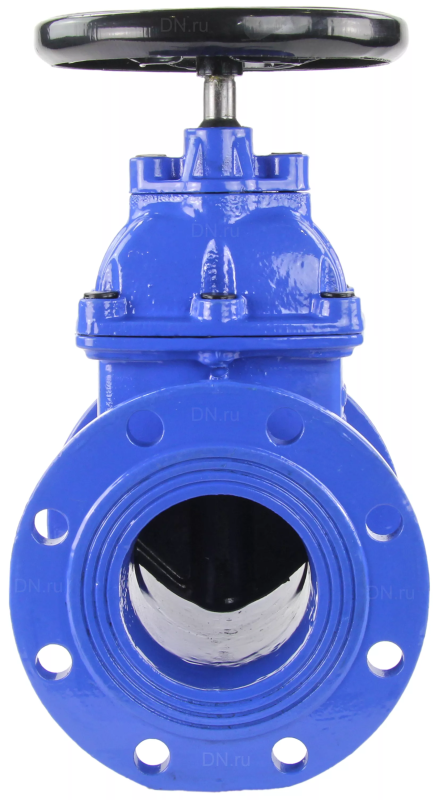

Задвижка чугунная 30ч39р аналог тип МЗВ Ду 50 Ру16

Предлагаем вашему вниманию запорную арматуру, проверенную временем – задвижку чугунную 30ч39р, выполненную по типу МЗВ (муфтовая задвижка с выдвижным шпинделем). Данная модель является аналогом популярных изделий для систем водоснабжения и отопления. Она предназначена для установки на трубопроводах с номинальным диаметром 50 мм (Ду50) и номинальным давлением 16 кгс/см² (Ру16). Изделие представляет собой запорную арматуру из серого чугуна с выдвижным шпинделем, что позволяет визуально контролировать степень открытия или закрытия затвора.

Конструкция, материалы и принцип работы

Корпус задвижки отлит из высокопрочного серого чугуна, который обеспечивает устойчивость к коррозии, механическим нагрузкам и перепадам температур. Затвор представляет собой клин, полностью обрезиненный эластомером. Такая конструкция обеспечивает высокую герметичность перекрытия потока и защищает металлические поверхности клина от износа и коррозии. Выдвижной шпиндель с резьбой трапецеидального профиля обеспечивает плавное и точное перемещение клина. При вращении маховика шпиндель поднимается, перемещая клин вверх или вниз, что позволяет полностью открыть или закрыть проходное сечение.

Задвижка относится к фланцевому типу присоединения. Ответные фланцы трубопровода крепятся к корпусу задвижки с помощью болтов или шпилек, что обеспечивает надежное и герметичное соединение. Конструкция предусматривает уплотнительные прокладки в местах соединения фланцев и сальникового уплотнения шпинделя. Направление рабочей среды – любое. Установочное положение – маховиком вверх.

Технические характеристики

Номинальный диаметр (Ду): 50 мм.
Номинальное давление (Ру): 16 кгс/см² (1.6 МПа).
Присоединение к трубопроводу: фланцевое.
Материал корпуса: серый чугун.
Материал затвора: обрезиненный чугун.
Тип шпинделя: выдвижной.
Рабочая среда: вода.
Максимальная температура рабочей среды: до плюс 120°C.
Испытательное давление: 24 кгс/см².
Герметичность по ГОСТ Р 54808-2011: класс "А".
Направление рабочей среды: любое.
Установочное положение: маховиком вверх.
Тип уплотнения: эластомерное (эластичное).

Соответствие стандартам и качество

Изделие соответствует требованиям ГОСТ Р 54808-2011 в части герметичности затвора (класс "А" – высший класс герметичности для воды), а также общим техническим условиям на задвижки чугунные. Задвижка прошла заводские гидравлические испытания на прочность и герметичность корпуса, затвора и сальникового уплотнения. Класс герметичности "А" означает отсутствие видимых протечек среды при испытании, что гарантирует надежное перекрытие трубопровода в процессе эксплуатации.

Область применения и преимущества

Задвижка чугунная 30ч39р аналог МЗВ Ду50 Ру16 предназначена для использования в качестве запорного устройства на трубопроводах, транспортирующих воду и водные растворы с температурой до 120°C. Основные области применения:

Системы хозяйственно-питьевого и технического водоснабжения.
Системы отопления жилых, административных и промышленных зданий.
Тепловые пункты и котельные.
Противопожарные водопроводы.
Промышленные трубопроводы для неагрессивных жидкостей.

Преимущества данной модели:

Высокая герметичность класса "А" по ГОСТ Р 54808-2011.
Обрезиненный клин, защищающий затвор от коррозии и износа.
Выдвижной шпиндель для визуального контроля положения затвора.
Простая и надежная конструкция, проверенная десятилетиями эксплуатации.
Устойчивость к гидравлическим ударам и перепадам давления.
Возможность работы при высоких температурах до 120°C.
Направление рабочей среды любое, что упрощает монтаж.
Долговечный чугунный корпус с защитным покрытием.
Простота обслуживания и ремонта.

Условия хранения и заказа

Задвижка поставляется в собранном виде, маховик зафиксирован в положении "закрыто" для предотвращения повреждений при транспортировке. Хранить изделие рекомендуется в сухом проветриваемом помещении при температуре от минус 30 до плюс 50°C, избегая попадания прямых солнечных лучей и контакта с агрессивными химическими веществами. Маховик должен находиться в свободном положении при длительном хранении. Отгрузка товара производится со склада. Стоимость изделия рассчитывается индивидуально. Индивидуальные цены доступны после авторизации на сайте. Для уточнения цены и оформления заказа свяжитесь с менеджерами компании Проконсим.
