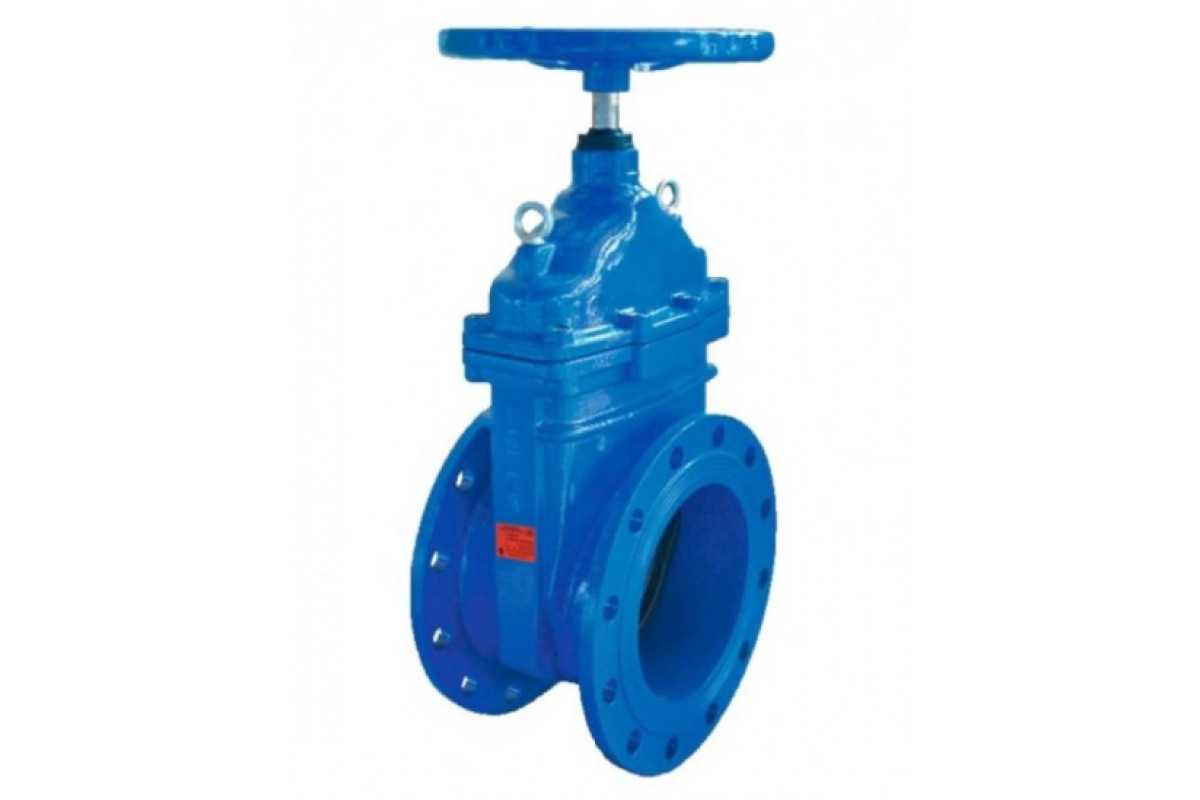

Задвижка чугунная УЗТПА УГРЕША 30ч39р Ду80 Ру16 (аналог МЗВ)

Задвижка чугунная модели 30ч39р, производимая под брендом УЗТПА УГРЕША, представляет собой инженерное изделие, предназначенное для использования в качестве запорного органа на трубопроводах различного назначения. В данном исполнении с условным проходом Ду80 и давлением Ру16 она оптимально подходит для магистралей среднего диаметра, где требуется высокая герметичность перекрытия потока и устойчивость к нагрузкам.

Ключевым аспектом данной модели является её полная взаимозаменяемость с задвижками МЗВ, что делает её универсальным решением для замены устаревшего или вышедшего из строя оборудования без необходимости переделки узлов обвязки. Конструкция задвижки классическая — параллельная, с выдвижным шпинделем. Это означает, что при открытии запорного элемента шпиндель поднимается вверх, визуально индицируя степень открытия, что удобно для визуального контроля. Уплотнение осуществляется за счет двух параллельных дисков, которые прижимаются к уплотнительным кольцам корпуса.

Корпус и крышка задвижки отлиты из высокопрочного чугуна марки не ниже СЧ20. Этот материал обладает хорошими литейными свойствами, позволяя создавать сложные геометрические формы корпуса с минимальным количеством дефектов. Чугун устойчив к воздействию абразивных частиц и коррозии в условиях пресной, морской воды, пара, а также многих химически нейтральных жидкостей. Для повышения антикоррозионных свойств внутренние поверхности корпуса могут быть обработаны специальными составами.

Уплотнительные поверхности в корпусе выполнены из латуни или нержавеющей стали (в зависимости от партии), что обеспечивает высокую герметичность запирания класса «А» по ГОСТу. Клиновые диски также оснащены уплотнительными кольцами, образующими надежный запор. Маховик — чугунный, с удобной рукояткой, позволяющей прикладывать необходимое усилие для управления без использования дополнительных рычагов. Сальниковое уплотнение шпинделя обеспечивает герметичность по отношению к внешней среде и может быть подтянуто при эксплуатации.

Применяется данная задвижка в системах жилищно-коммунального хозяйства (ЖКХ), на промышленных предприятиях, в тепловых пунктах, на насосных станциях и в системах водоподготовки. Диапазон рабочих температур составляет от -30°C до +150°C, что позволяет использовать её в условиях умеренного климата. Монтаж возможен на горизонтальных и вертикальных участках трубопровода, но рекомендуется устанавливать шпинделем вверх для исключения заклинивания. Простота конструкции обеспечивает высокую ремонтопригодность: замена сальникового уплотнения или уплотнительных колец может быть произведена без демонтажа задвижки с трубопровода.
